Security and Forensics Techniques

17 min read

How to Ensure Software Security?

  • 소프트웨어 보안의 취약점을 만들어내는 요소 ① Design Flaws(설계의 오류)
    ② Coding Errors(Insecure coding)
    ③ Configuration Errors
    ④ Insecure Third-Party Components
    ⑤ Complexity
    ⑥ Human Errors
    ⑦ External Factors

  • Design Flaws

    • Incorrect Assumptions(잘못된 가정)
    • Insufficient access control mechanisms
    • Weak authentication
    • Data and privacy(기능적인 측면에만 집중)

  • Coding Errors

    • Use of deprecated functions(사용이 중단된 함수의 사용)
    • Input validation
      • e.g. 공격 코드 주입 등을 검증
    • Race conditions
      • 여러 개의 프로세스 또는 스레드가 서로의 리소스를 두고 경쟁하다 deadlock이 걸려 죽는 현상
    • Hard-coded passwords
      • 웹서버와 DB가 통신하는 과정에서 DB Password를 Hard coding으로 넣는 경우

  • Configuration Errors

    • Default setting maintained
    • Improper management of error messages
      • 외부에서 프레임워크나 라이브러리를 가져다 쓸 경우, 에러가 발생할 때 콘솔에 찍어주는 로그 메시지를 사용자에게 그대로 리턴아여 보여준다. 하지만 메시지 내에는 개인 시스템에 대한 정보가 들어있기 때문에 에러 메시지를 먼저 처리 하고 돌려줘야 한다.

  • Insecure Third-party Components

    • Use of vulnerable external libraries/frameworks
      • 외부의 라이브러리나 가져다쓰는 component/module에 의해서도 취약점을 상속받을 수 있다.
    • Failure in dependency management
      • 보안 관련 업데이트를 제대로 반영하지 않을 경우, 본인의 소프트웨어는 고립된다.
    • Neglecting security updates

  • Complexity

  • Environmental Changes

  • Complex Code Base

    • 잘 설계된 소프트웨어란 관리 가능한 수준으로 프로그램을 유지하는 것이다.

How to Secure Software?

우리는 소프트웨어의 취약점을 식별할 수 있어야 한다. → Program Analysis(프로그램 분석 기법)

Program Analysis

코드와 코드의 구조, 소프트웨어의 행동을 분석하고 조사하여 그 과정에서 잠재적인 보안 상의 위협과 버그를 수정하며 소프트웨어의 보안의 증진시킨다.

Goal

  • 소프트웨어 내부의 취약점을 발견한다.  - 소프트웨어가 내 의도대로 올바르게 동작하는 지를 확인한다.  - 어떤 소프트웨어의 data breach(데이터 유출)과 사이버 공격으로부터 system damage를 예방한다.

Program Analysis Techniques

Static Analysis

  • Def: 프로그램을 실행시키지 않은 상태에서 코드를 조사하는 기법(Not running the code).
  • 주로, compile-time이나 code review 시에 행한다.
    • e.g., IDE tool
  • Goals: Detecting syntax errors, semantic errors, vulnerabilities, etc.
  • Types: 패턴 매칭, 컨트롤 플로우, 데이터 플로우, Abstract interpretation, etc.

Static Analysis - Example(strcpy)

  • unsafe function인 strcpy를 사용했기 때문에 IDE를 통해 정적 분석된 에러 메시지이다. Figure 1
  • 왜 strcpy가 취약한가?(int = 4byte 라고 가정)
char buf[10];
int x;

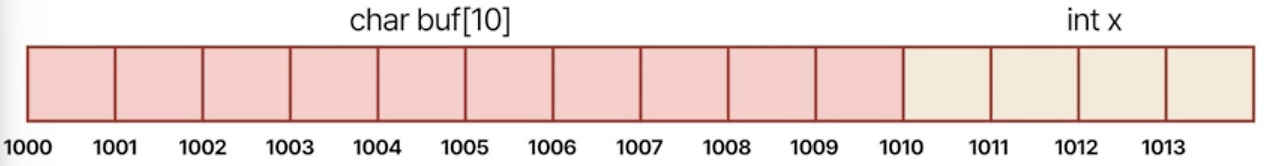

Figure 2

strcpy(buf, "14 characters\0");

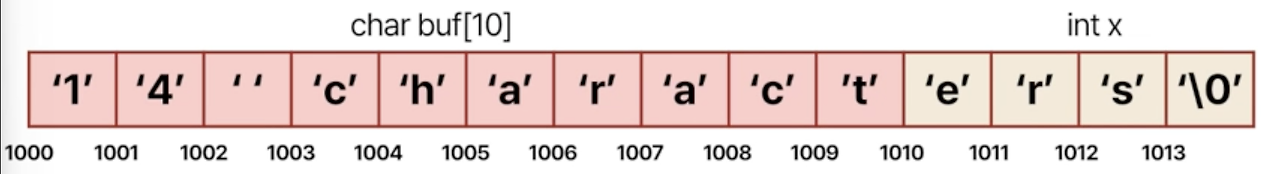

만들어 놓은 10칸의 버퍼에 14칸의 string을 copy하기 때문에 정해진 범위를 넘게 된다. Figure 3

문제점

x는 x에 해당하는 데이터를 사용해야 하지만, 버퍼가 침범했다.
”The length of the string is bigger than the size of the buffer.” → Buffer Overflow(버퍼 오버플로우) 발생
버퍼 오버플로우라는 취약점이 있기 때문에 strcpy를 사용하지 못하게 하는 것이다.

”왜 문제가 있는 것인가?”

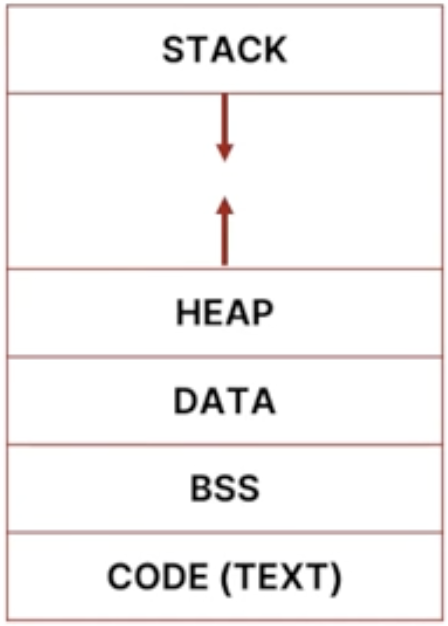

  • Memory model for the process Figure 4

  • HEAP은 동적으로 할당되는 변수들을 저장한다.- e.g., malloc, new

  • STACK은 함수의 “activation record”를 저장한다.- e.g., local variables, etc.

int foo(int x){ char buf[10]; strcpy(buf, ....); return x + 12; } int main(){ int ret = foo(10); .... return 0; }​

  • Activation record for functions Figure 5

  • foo() 함수의 activation record Figure 6

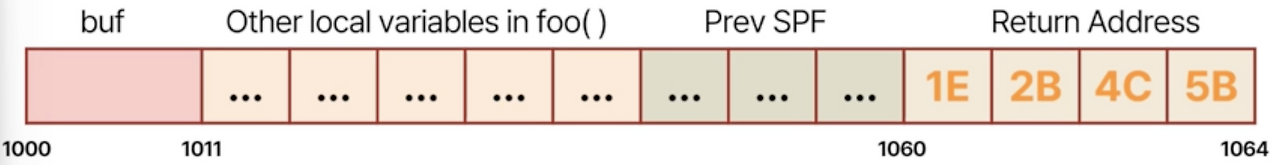

만약, strcpy(buf, "..................1E2B4C5B");를 한다면, 기존의 return address(돌아가야 하는 주소값)가 다음과 같이 변경되게 된다. Figure 7

즉, 다음 이미지와 같이 foo() 함수가 끝날 경우 main()으로 돌아가는 것이 아닌, 공격자가 자신의 Shell이나 Remote Code Execution을 넣어 놓는다면 main()과는 상관이 없는 코드가 실행된다.
따라서 공격자는 이 서버의 컨트롤을 빼오게 된다.

  • e.g. admin에 가까운 권한, 소켓 open

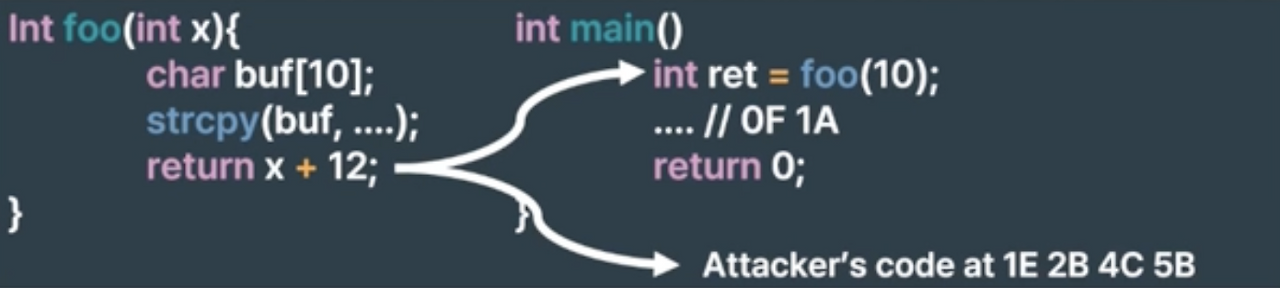

“Buffer Overflow can change the execution flow of the program.” Figure 8

따라서, Visual Studio에서는 버퍼 오버플로우를 막기 위해 strcpy를 정적으로 식별하고 경고한다.

Static Analysis Techniques

  • Pattern Matching: 특정한 (일치하는)코드가 있는 지 확인
  • Control-flow Analysis: caller-callee relationship을 분석하여서 control-flow graph(CFG) 형태로 표현
  • Data-flow Analysis: 어떤 프로그램의 특정 시점에서의 데이터, 변수를 추적하여 시간에 따른 변화를 분석(e.g., taint analysis)

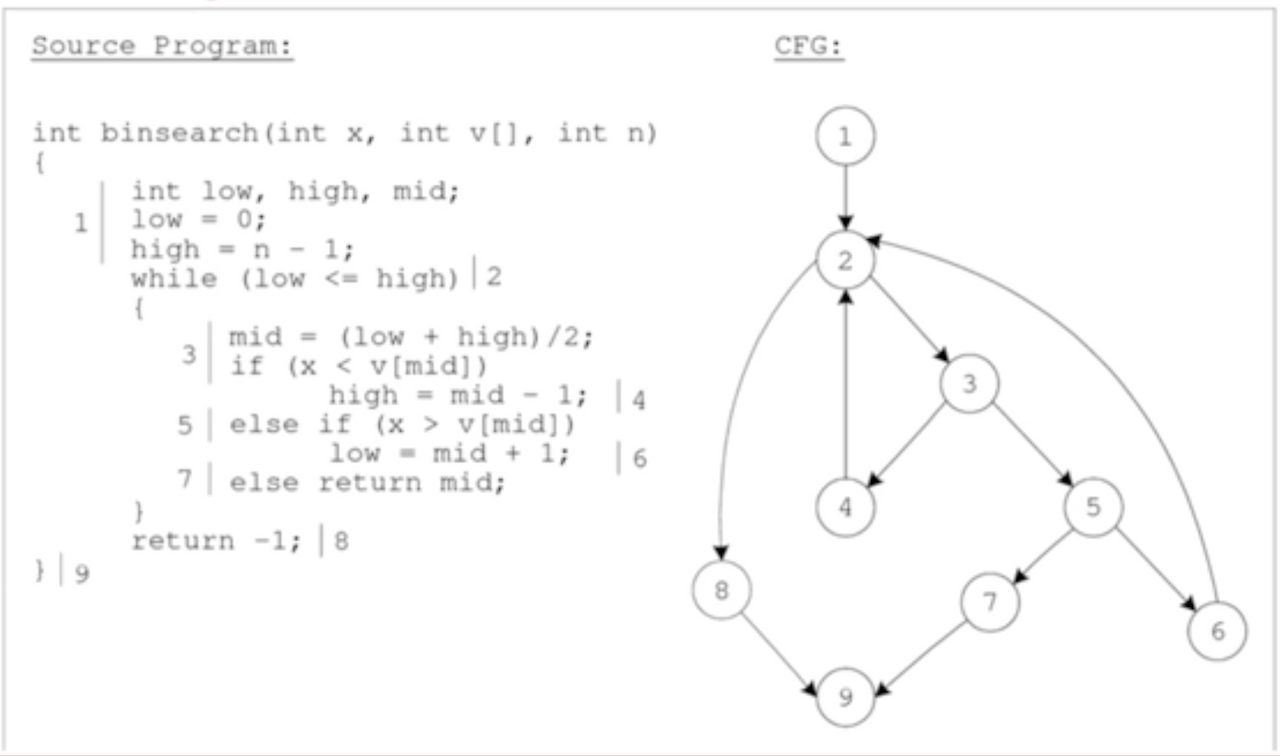

Control-flow Analysis

  • 프로그램 내에서 컨트롤이 진행되는 과정에 대해 분석한다.
  • Branch를 기준으로 코드 블럭을 나눈 뒤, 나올 수 있는 가능성들을 기준으로 그래프를 통해 표현한다.

Figure 9

Data-flow Analysis

  • 어떠한 데이터가 어디서 시작해서 어디로 들어가는 지(변화하는 과정)를 추적하여 분석하는 기법
  • Forward slicing : source로부터 데이터를 추적
  • Backward slicing : 뒤로부터 데이터를 추적
int main() { int sum = 0; int i = 1; // source while (i < 11) { sum = sum + i; i = i + 1; } printf("%d \n", sum);
printf("%d \n", i); // sink }​

☑️ source: 데이터가 처음 발생한 지점
☑️ sink: 발생한 데이터가 사용되는 것

Prerequisite of Static Analysis

정적 분석은 기본적으로 소스코드를 가지고 있어야만 가능하다. 하지만, 악성코드(malware)의 경우에 소스코드를 공개 받을 수 있을 것인가? 주로 소스코드에 접근하기가 어렵다. → Reversing

Reversing

Build Process

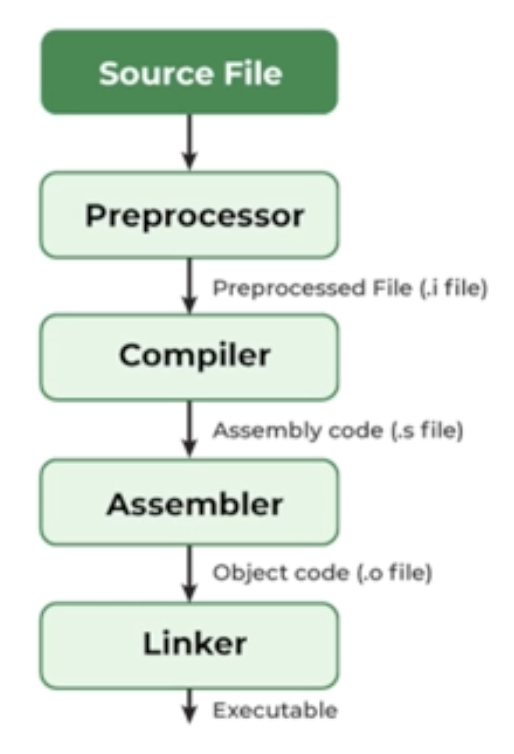

  • From Codes to Executables Figure 10

  • 소스코드를 작성하면 컴파일링과 링킹의 세부적인 과정을 거쳐 .exe 파일(실행 파일)이 탄생한다.

  • 하지만 실행 파일만 존재할 경우?(e.g. firmware, malware, etc.)

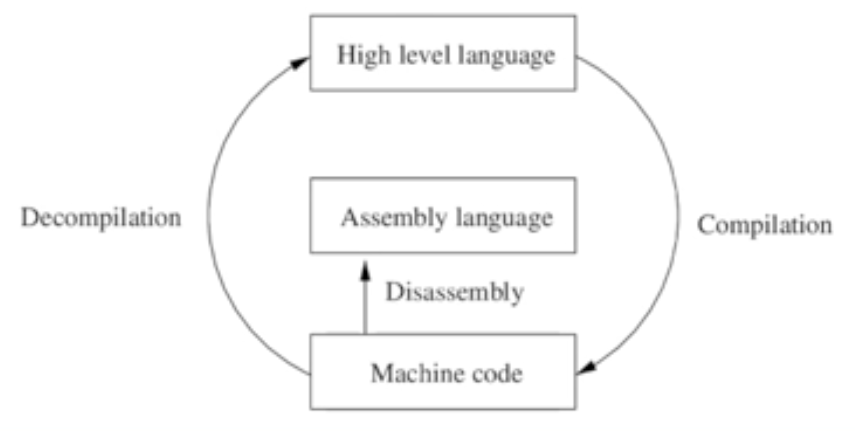

Reverse Engineering

  • 실행 파일(.exe)을 갖고 있을 경우,  이를 REVERSE 하여 다시 소스코드로 돌리는 행위
  • Reverse Engineering은 다음을 포함한다:
    • Decompiling (machine codes to high-level language)
    • Disassembly (machine codes to assembly)

Figure 11

  • Tools: IDA Pro, Ghidra, Radare2, Angr, etc.
  • Obfuscation & Packing: 원래는 소프트웨어의 지적재산권을 보호하기 위해 만들어졌지만, 정적 분석을 하기 어렵게 만드는 기법이다.

Obfuscation

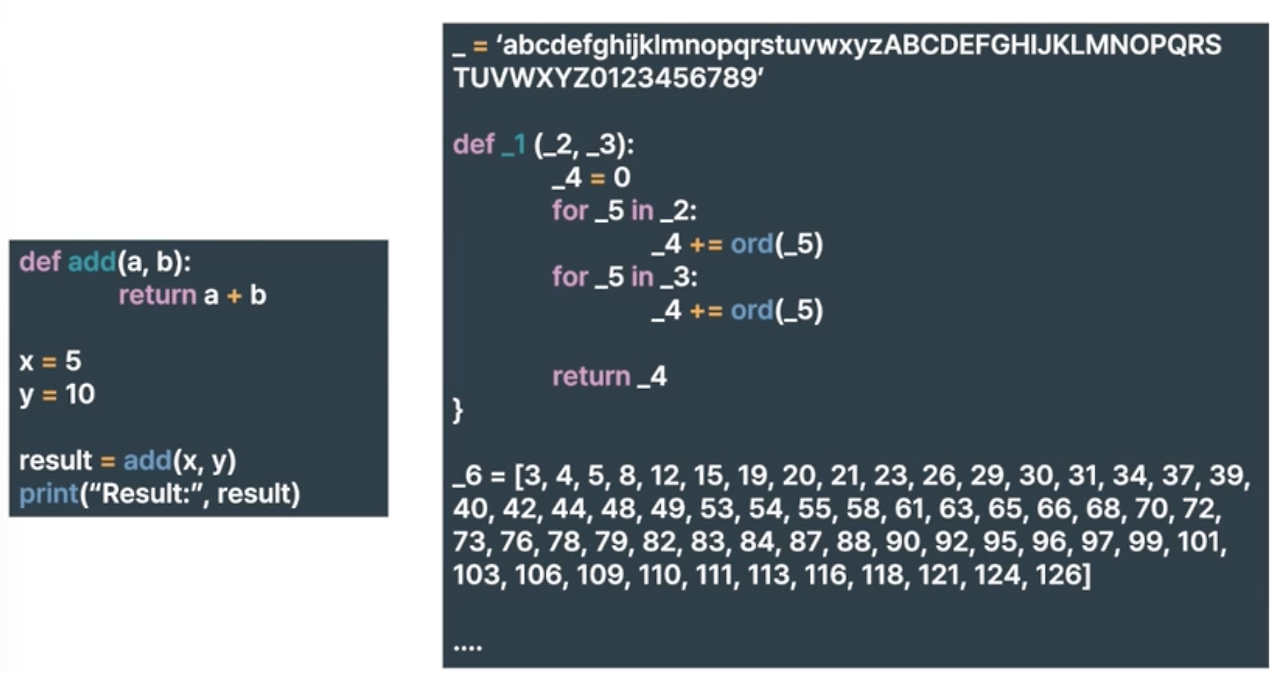

  • 난독화의 예시 (Obfuscated code) Figure 12

Packing

  • 몇 가지 기법을 이용하여 코드를 압축·변형시킨다.
  • 잘 보이지 않게 감춰두었다가, 프로그램이 돌아가기 시작할 때(runtime) 알아서 decoding 혹은 decryption을 하도록 한다.
    -  실제 중요한 부분이 runtime이 되어서야 해독이 되어 돌아가는 구조를 갖는다.
    • UPX(Ultimate Packer for eXecutables)
    • Key Stealing
    • Runtime Decoding
    • Inline Encryption
    • Compression
    • Multiple Packing

Deobfuscation & Unpacking

  • 기본적으로 난독화되거나 패킹이 되어 있는 코드들은 정적으로 검사하는 것이 불가능하다.
  • 난독화 해제를 위한 툴(Deobfuscator): JEB Decompiler, Ponce(IDA Pro plugin), PANDA
  • 난독화와 패킹은 악성코드(malware)를 연구함에 있어 여전히 도전적인 문제이다.

Dynamic Analysis

  • Definition: 동적 분석. 프로그램을 실행시키면서, 즉 runtime 중에 프로그램을 분석하는 기법
  • How: 프로그램을 실행시키며 그 행동을 모니터링한다.
  • Goals: 원하지 않는(수상한) 행동을 감지한다(file systems, registries, networks, etc.).
  • Types: Debugging, Sandbox testing, Memory forensics, Hooking.

vs. Static Analysis

  • 앞서 언급했듯, 난독화와 패킹은 정적 분석에 있어 굉장히 도전적인 과제이다.
  • 하지만, 난독화되었거나 패킹이 된 코드는 실행되기 위해서 그 상태가 해제되어야 한다.
  • 난독화나 패킹은 소스코드 자체로 보았을 때 이해하기 어렵지만, 프로그램이 실행되어 런타임에 들어가게 되면 실행되기 위한 unpack이 된다(CPU에서 처리해 주어야 하기 때문).

Dynamic Analysis - Example

  • malware 분석 시에는 반드시 ‘고립된’ 환경(virtual)에서 분석을 해야만 한다.
  • Sandbox : 고립된 환경을 만들어 놓는 것
  • 동적 분석을 위한 툴: Any.run, VirusTotal, FireEye, Cuckoo.

Symbolic Execution

  • 프로그램을 실행은 시키되, 변수들에 대해 actual value가 아닌 상징적인 value들을 넣어 실행시키는 것이다.
  • 단계 ① Symbolic Input 설정 ② Path Exploration(프로그램의 실행 경로 탐사) ③ Constraint Collection(탐사 과정에서의 제약 조건을 collection) ④ Constraint Solving(제약조건 해결) ⑤ Result Analysis(결과 분석)

Symbolic Execution - Example

input x

if x < 10:
	y = x + 1
else: y = x - 1
if y == 10:
	error "Value of y should not be 10"
  1. Symbolic Inputs
  • assign the symbol X to x.
  1. Path Exploration
  • first if-else statement
  • Path1: X<10 True → ‘y = X + 1’
  • Path2: X<10 False → ‘y = X - 1’
  1. Constraint Collection
  • Path1 Constraint: X < 10
  • Path2 Constraint: X >= 10

2-3) Continue(second if statement)

  • 1A: X < 10 && X + 1 == 10
  • 1B: X < 10 && X + 1 != 10
  • 2A: X >= 10 && X - 1 == 10
  • 2B X >= 10 && X - 1 != 10
  1. Constraint Solving
  • 1A: X == 9 (Solution of X: 9)
  • 2A: X == 11 (Solution of X: 11)
  1. Result Analysis
  • Path 1A and 2A meet the condition that triggers errors.

Symbolic Execution - pros and cons

  • Pros

    • 실행 가능한 거의 모든 path를 전부 둘러보기 때문에 기본적으로 프로그램 자체를 넓고 깊게 살펴볼 수 있다. - 취약점이나 버그를 찾을 때 용이하다.
    • 취약점이나 버그가 발생할 때 사용되는 input value까지도 사용될 수 있다.

  • Cons

    • 너무 많은 경로 발생: 기본적으로 모든 케이스를 다루기 때문에, 애초에 프로그램이 많은 branch를 가질 경우 상당히 많은 path가 놓이게 되면서 path explosion(경로 폭발)에 처하게 된다.
    • malware가 file system이나 네트워크로부터 input을 가져와서 그것을 판단하는 데 사용하는 경우, 사용할 수 없다. 즉, 외부와 상호작용하는 프로그램에 있어서는 뚜렷한 한계를 지닌다.

Fuzzing

  • Fuzzing 혹은 Fuzz testing은 자동화된 테스팅 기법 중 하나이다. 마찬가지로 소프트웨어 상에 있는 버그나 취약점을 찾아내는 조작 기법이다.
  • 프로그램을 실행시켜 unexpected data, incorrect data, repetitive data를 주입시켜 시스템이 그것을 어떤 식으로 처리하는 지 지켜본다.
  • 정상적인 가정으로부터 벗어난 input을 주기 때문에 그 경우로부터 발생할 수 있는 bug, crash, failure, memory leak 문제를 체크할 수 있다.

Stages of Fuzzing

① Target Definition: 어떤 프로그램을 테스트할 것인가? ② Fuzz Generator Configuration: 데이터 생성 형태를 설정 ③ Test Execution: Fuzz Generator를 작동시켜 input을 만들어내며 프로그램에 넣어주면서 테스트를 한다. ④ Result Monitoring ⑤ Result Analysis

Fuzzing - Examples

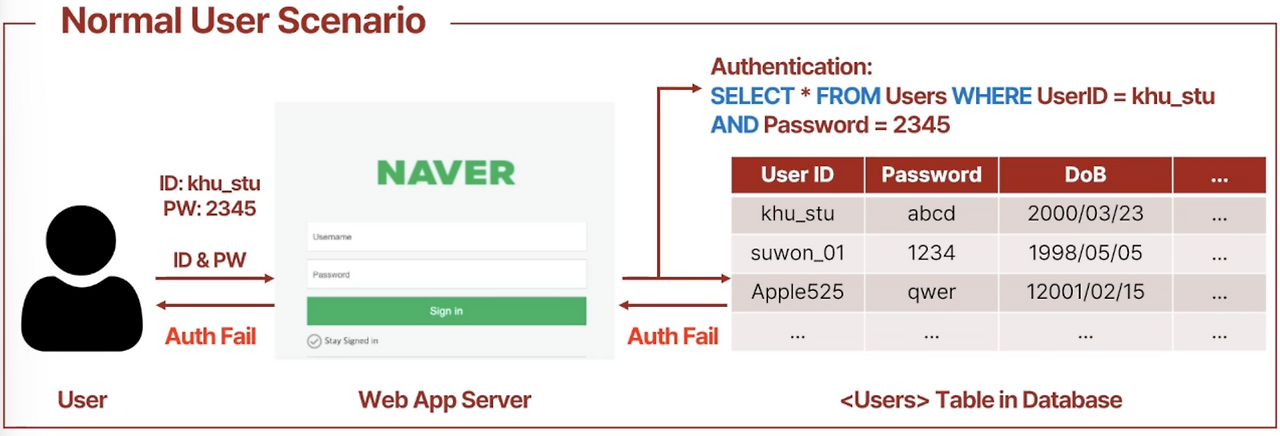

Figure 13

Figure 14

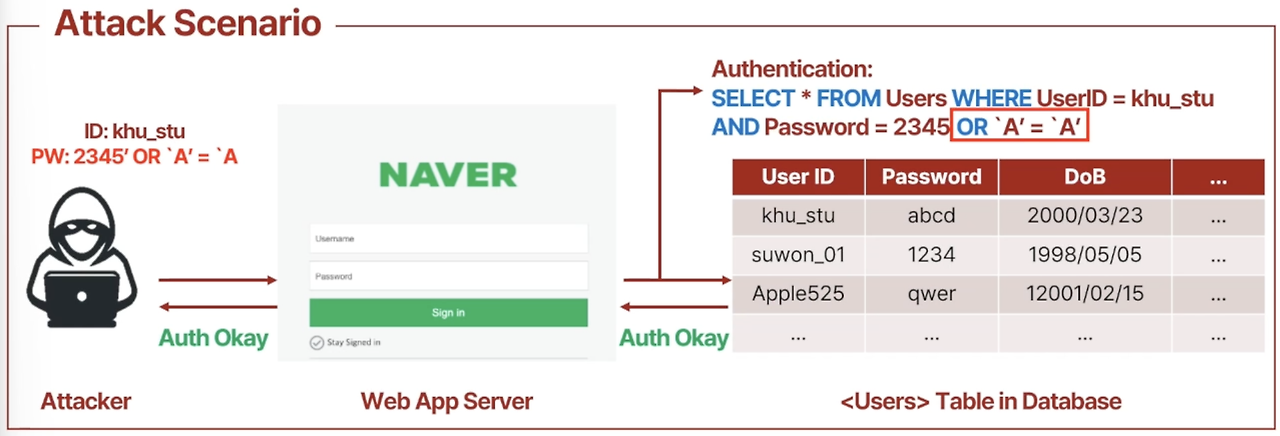

Fuzzing = Examples (SQL Injection)

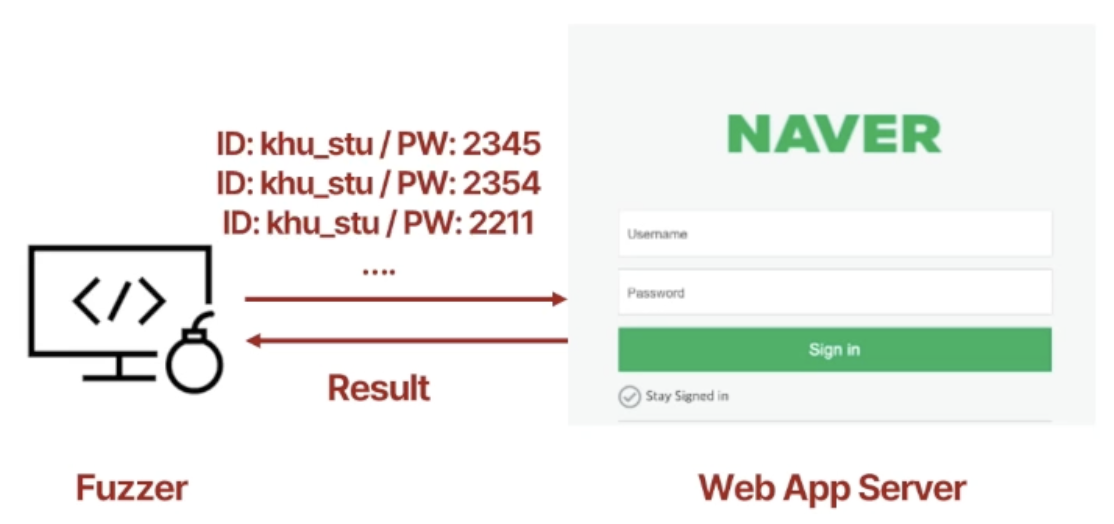

1. Mutation-based(Random) Fuzzing : 유효한 input을 정해놓고, 그것으로부터 변이를 발생시켜 시스템에 넣는 방식

Figure 15

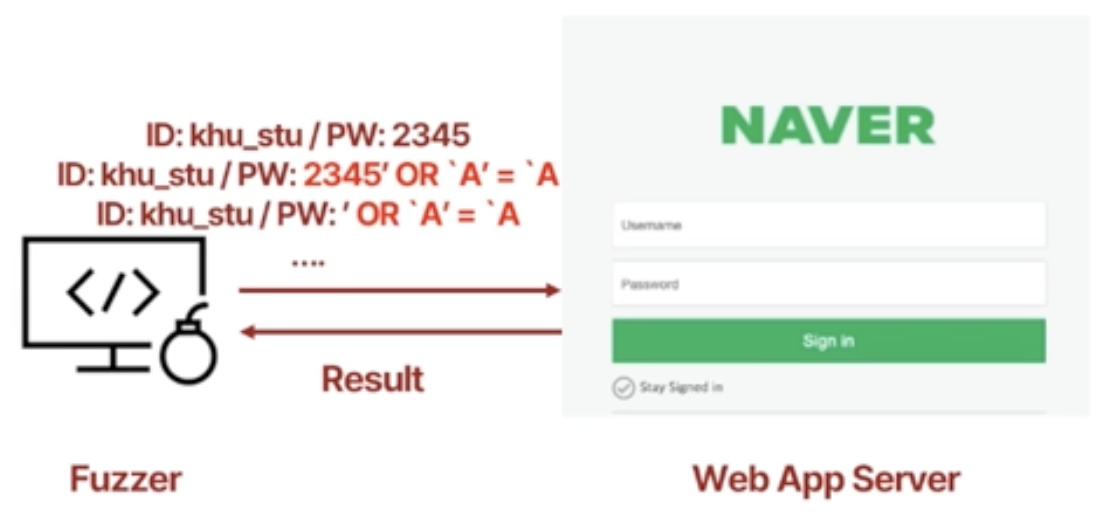

2. Generation-based Fuzzing(생성 기반 Fuzzing) : 일정한 패턴이나 룰을 집어 넣어 그것을 기반을 fuzzing data를 만들어내는 방식 - 시스템/보안적으로 좀 더 취약점이 많이 발생하는 부분에 대해 어느 정도 지식을 가지고 룰을 적용시켜 input을 만들어내는 기법

Figure 16

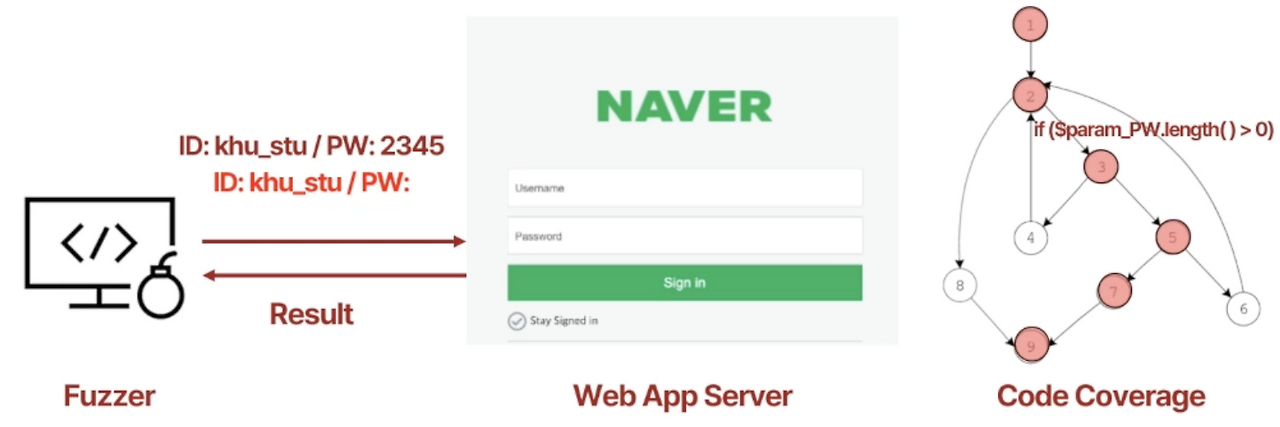

3. Coverage-guided Fuzzing : 테스트 케이스를 던져주고, 그것이 작동할 때 거쳐가는 코드의 coverage를 통해 새로운 generation을 만들어가는 방식. 전체 코드에서 여러 번의 fuzzing을 통해서 시스템이 갖고 있는 최대한 많은 코드 부분에 도달(조사)할 수 있게끔 하는 방식. - Code coverage를 측정하기 위해 코드가 있어야 한다. - Whitebox Testing: 시스템의 내부를 전부 알고 있다는 가정 하에 테스팅하는 기법 - Blackbox Testing: 시스템의 내부를 전혀 모르는, 코드가 없는 상태에서 테스팅하는 기법

Figure 17

Fuzzing - pros and cons

  • Pros

    • 사용자의 개입이 상대적으로 적은 기법이다.
    • 기본적인 룰 또는 패턴만 세팅을 해주게 된다면, 사용자가 특별히 인터랙션하지 않아도 input을 발생시켜 주입하는 과정을 스스로 하게 된다.
    • 굉장히 거대하고 복잡한 시스템에 대해 테스팅할 때에는 빠른 속도로 취약점이나 버그를 찾아낼 수 있다.
    • 사람의 개입이 적기 때문에 굉장히 빠르다(많은 데이터를 빠르게 만들어내고, 테스트를 한다).

  • Cons

    • 모든 발생할 수 있는 에러에 대해 조사하는 것을 사실상 불가능하다(Random ~ Semi-random).
    • 굉장히 복잡한 버그나, 특정한 상황에서만 발생하는 버그에 대해서는 단순한 랜덤값으로 밝혀내기가 어렵다.
    • The quality of test cases greatly affects the efficiency of the testing.
